無人機傾斜攝影實景三維中國建設

　　近期是什么大事件在空間信息領域持續升溫受多方人群強勢圍觀?

　　沒錯，就是實景三維中國建設，960萬平方公里的范圍內完成實景三維建設，其市場空間難以想象。甚至有種觀點認為，該項目即將催生測繪產業生態鏈萬億級市場藍海。

　　或許有人會問到什么是實景三維？

　　一、什么是實景三維？

　　通過傾斜攝影構建實景三維模型，把實景三維模型放入GIS平臺進行應用。

　　什么是實景三維，就是傾斜攝影技術的三維模型成果，因?yàn)槿S模型上貼的紋理為現實紋理，所以為實景三維。

　　什么是傾斜攝影技術，傾斜攝影技術是國際攝影測量領域近十幾年發展起來的一項高新技術，該技術通過從一個垂直、四個傾斜、五個不同的視角同步采集影像，獲取到豐富的建筑物頂面及側視的高分辨率紋理。它不僅能夠真實地反映地物情況，高精度地獲取物方紋理信息，還可通過先進的定位、融合、建模等技術，生成真實的三維城市模型。該技術在歐美等發達國家已經廣泛應用于應急指揮、國土安全、城市管理、房產稅收等行業。

　　面對實景三維建設，飛燕航空遙感無人機提供了完整的傾斜攝影建模解決方案，且已有不少精彩案例。

　　二、傾斜攝影技術？

　　傾斜攝影技術是測繪遙感領域近年發展起來的一項高新技術，通過在同一飛行平臺上搭載多臺傳感器(常用五鏡頭)，同時從豎直、傾斜等不同角度采集影像，獲取地面物體更為完整準確的信息。傾斜攝影測量技術以大范圍、高精度、高清晰的方式全面感知復雜場景，為實景三維場景真實效果和測繪級精度提供保證。

　　無人機操作便捷，機動靈活，成本低，不受惡劣環境和復雜地形限制。特別是具有航時長、速度快等突出優勢的復合翼無人機，可快速完成大面積數據采集，尤其適合進行傾斜攝影測量。與此同時傾斜攝影相機向輕量化、微型化方向發展。二者共同推動了傾斜攝影技術的革新，成為實景三維建設的得力助手。

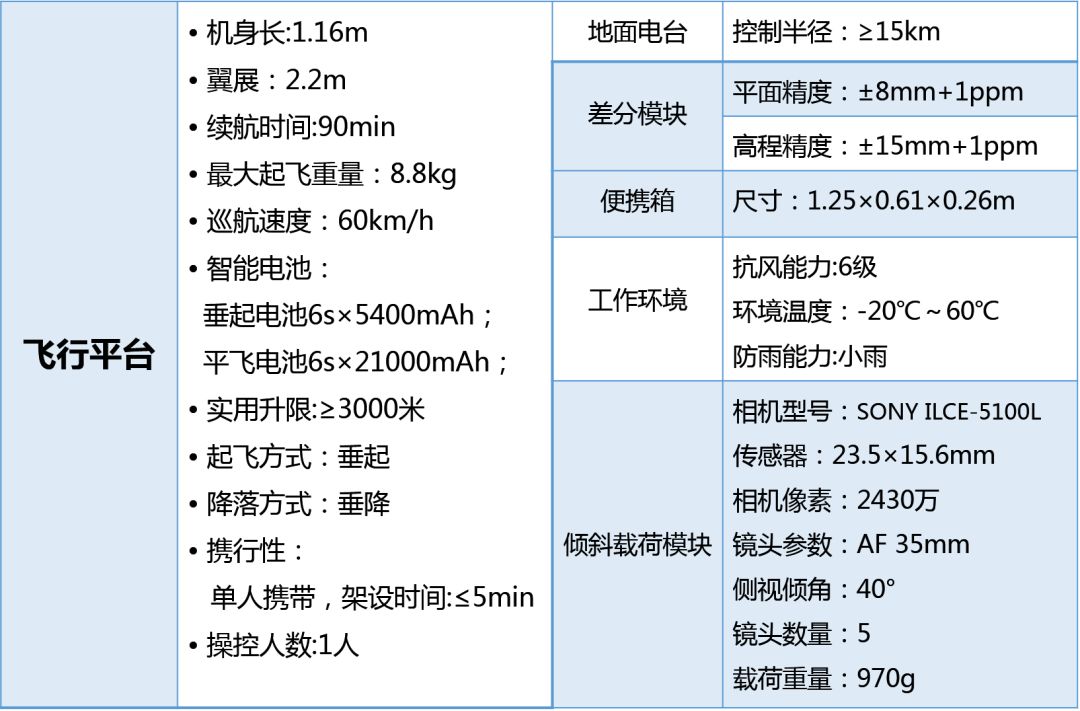

　　復合翼無人機系統主打?qū)I(yè)、智能、高精度航測解決方案，配備高精度差分模塊，支持PPK/RTK融合解算，配置傾斜攝影載荷模塊，結合iFly智能航測助手，實現1:500稀少像控或免像控傾斜攝影作業。

三、項目案列

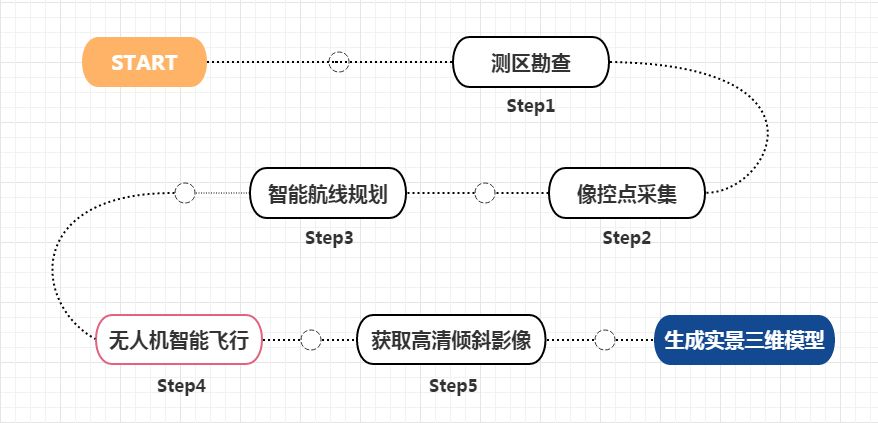

　　1、首先是技術路線

2、像控點采集

　　控制點布設應均勻分布，切記不可布設成直線。若為1:500成圖，控制點布設每400-500米布設一個，若 1：500 以下的精度需要，可根據實際情況抽稀?？刂泣c(diǎn)點位應清晰明了。若測區有明顯特征點，可將其作為控制點，若無明顯特征點，應人工制作控制點標志進行布設。

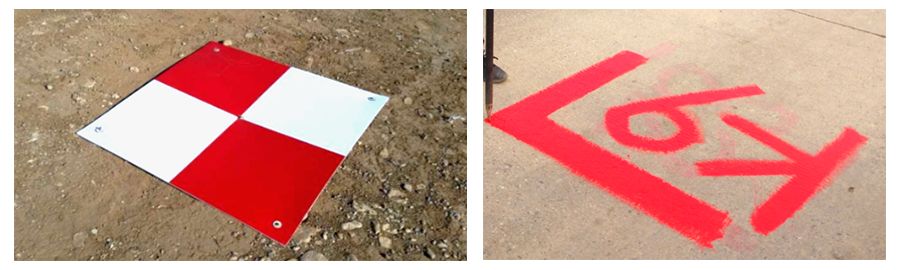

▲ 人工標志作為控制點

　　● 智能航線規劃：利用iFly智能航測助手進行大面積測區智能任務分塊，設置地面分辨率、航向重疊率、旁向重疊率、基準面海拔后，一鍵生成最優航線。

　　為確保建模效果及精度，建議所獲取影像地面分辨率優于3cm，航向重疊率不低于80%，旁向重疊率不低于65%。

　　● 智能飛行：?jiǎn)伪鳂I(yè)，進行流程化防錯飛行前安全檢查，一鍵輕松起飛。

　　PPK解算獲得高精度pos后，將傾斜影像、pos信息、控制點數據導入Smart3D軟件進行空三加密與模型重建。

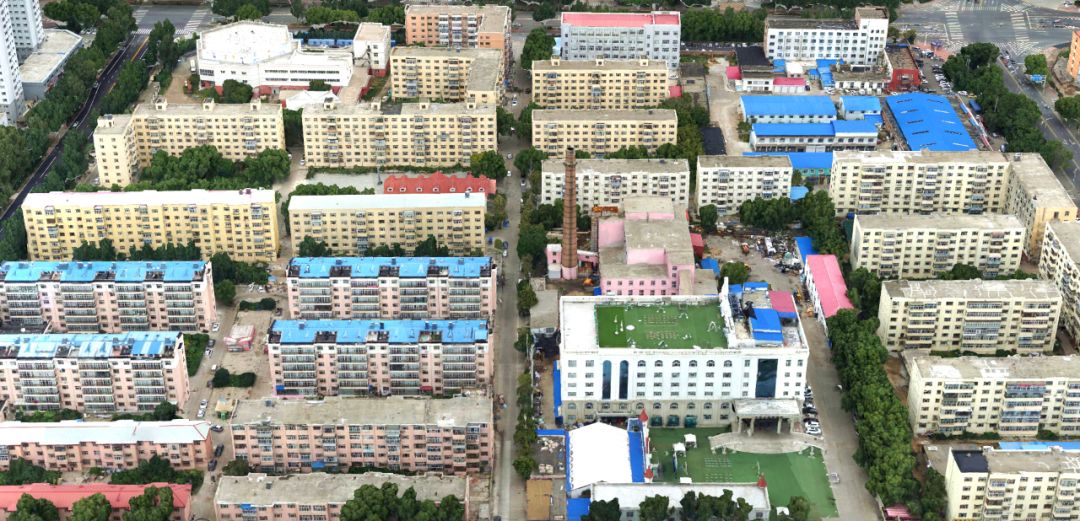

　　3、三維實景模型

　　實景三維關系著智慧交通、智能房管、管線規劃、環保監測等諸多民生領域，對提高人民生活水平大有助益。

　　無人機的實景三維技術能讓我們更直觀、定性、定量地了解建筑物基本情況，助力智慧城市建設。它未來將會以更全面地為國防安防、城市規劃、智能交通、生態環保、人工智能等諸多產業發展的重要應用技術服務。

　　飛燕遙感針對不同的業務應用，基于Virtual Geo、ArcGIS、SuperMap、Cesium等三維GIS軟件，海量多源數據融合、三維空間分析和定制化應用服務，能夠?yàn)?a href='http://www.kzipr.cn/article/1200.html' target='_blank' title='智慧城市'>智慧城市和互聯網地理信息服務提供優質、全面的真三維實景地理信息系統應用平臺。
