測繪4D產品中的DOM是什么?

發布日期:2019-02-21 00:00 瀏覽量:24951



一、4D產品

隨著測繪技術和計算機技術的結合與不斷發展,地圖不在局限與以往的模式,現代數字地圖主要由DOMDEM、DRGDLG以及復合模式組成。

測繪4D產品主要包含DOMDEM、DRG、DLG。

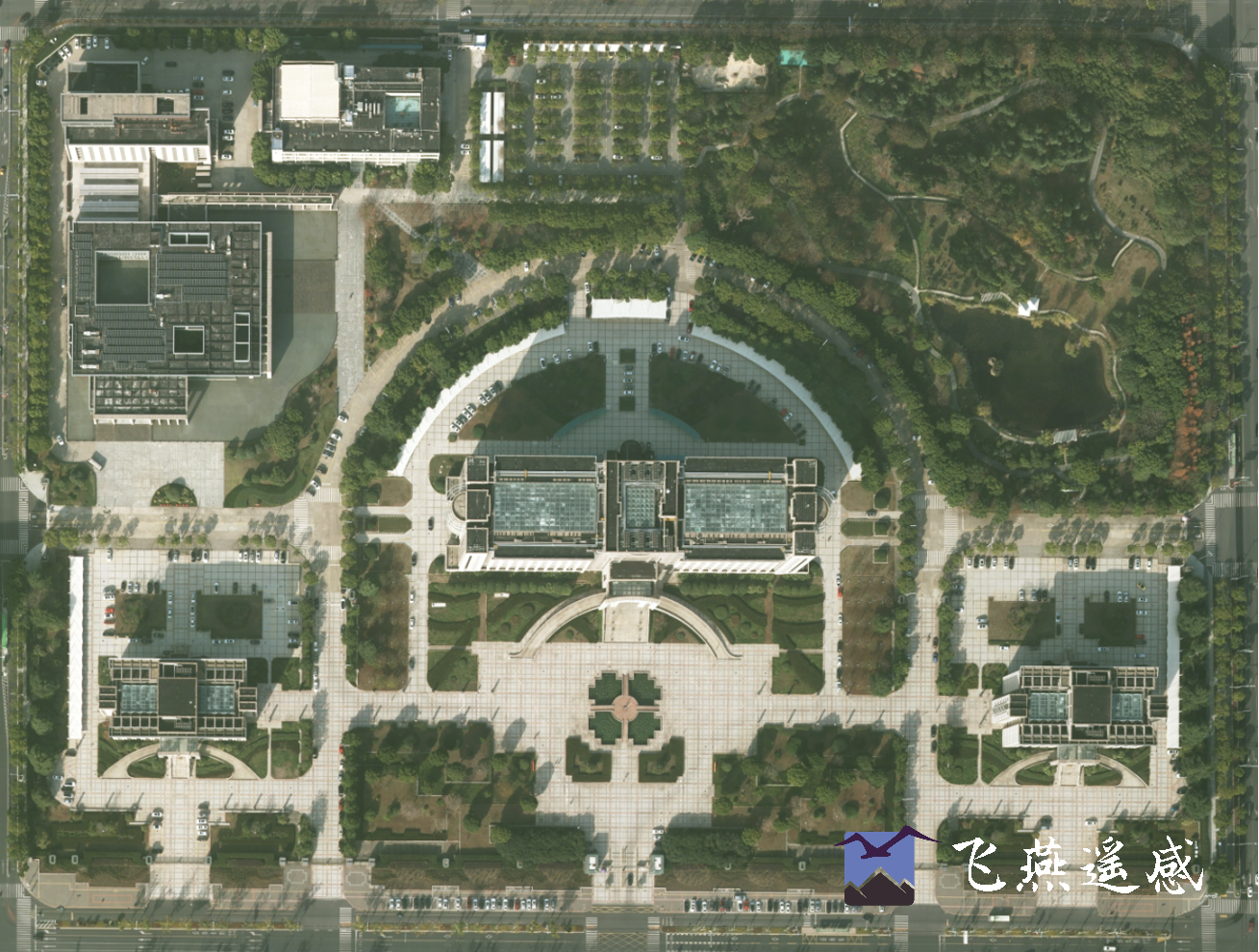

DOM是什么,在測繪航攝界中的意思是數字正射影像圖

DOM (數字正射影像圖)是指利用航空相片、遙感影像,經象元糾正,按圖幅范圍裁切生成的影像數據。它的信息豐富直觀,具有良好的可判讀性和可量測性,從中可直接提取自然地理和社會經濟信息。


DEM (數字高程模型):數字高程模型是以高程表達地面起伏形態的數字集合??芍谱魍敢晥D、斷面圖,進行工程土石方計算、表面覆蓋面積統計,用于與高程有關的地貌形態分析、通視條件分析、洪水淹沒區分析。



DRG (數字柵格地圖):數字柵格地圖是紙制地形圖的柵格形式的數字化產品。 可作為背景與其他空間信息相關,用于數據采集、評價與更新,與DOM、DEM集成派生出新的可視信息。



DLG (數字線劃地圖):現有地形圖上基礎地理要素分層存儲的矢量數據集。數字線劃圖既包括空間信息也包括屬性信息,可用于建設規劃、資源管理、投資環境分析等各個方面以及作為人口、資源、環境、交通、治安等各專業信息系統的空間定位基礎。



二、DOM采集方法及制作流程

DOM是什么意思,我們已經知道了。那么DOM(數字正射影像圖)是通過什么方法采集數據以及制作出來的呢?



數字正射影像圖是利用數字高程模型DEM)對經掃描處理的數字化航空像片或高空采集的衛星影像數據,逐像元進行投影差改正、鑲嵌,按國家基本比例尺地形圖圖幅范圍剪裁生成的數字正射影數據集。

對于航空像片,利用全數字攝影系統,恢復航攝時的攝影姿態,建立立體模型,在系統中對DEM進行檢測、編輯和生成,最后制作出精度較高的DOM

對于衛星影像數據,可利用已有DEM數據,通過單片數字微分糾正生成DOM數據。



1、DOM制作流程

在生成DOM 之前需采集相關數據,即數據準備階段,包括原始數字航空像片、解析空中三角測量成果、DEM 成果等。

數據準備完善后,在軟件中,對每條航帶的 L1 級影像進行糾正,獲取單航帶正射影像(L2 級影像),并檢查糾正后的正射影像是否存在變形、扭曲、重影、模糊等問題,對不理想?yún)^(qū)域進行原因分析,反復修改直至生成合格的影像。



根據經驗選取樣片,樣片要求地物要素全面且色彩飽和度豐富,一般包含居民地、道路、河流及田地等地物。應用軟件,依據樣片對糾正后的單條航帶影像進行整體勻光勻色,使全區正射影像色調保持一致。對于影像中存在的變形、地物丟失、色彩過渡不均勻等問題, 使用軟件進行影像修補。



在完成上述工作之后,用軟件對影像成果進行DOM 分幅裁剪,裁剪時按照所需比例尺生標準圖幅的坐標系外擴 20m 進行。分幅裁剪后,要確保每幅 DOM 左上角第一個像元的柵格坐標定位在像素中心,并且 DOM 柵格的平面坐標系值應為像元分辨率的整數倍。



2、DOM 質量檢查

DOM制作完成后,需要對DOM的質量進行檢查。 DOM 成果的數學基礎、分幅及編號、分辨率、數據覆蓋范圍、精度、影像質量等的方面,對影像成果進行 100% 檢查,并形成相應的檢查記錄。



需要注意的是DOM 質量檢查時:

① DOM 數學基礎應正確,范圍內的影像應無漏洞 ;

② 分幅 DOM 及全區 DOM 都應影像清晰,反差適中,色彩及色調均勻, 具有連續、無縫和視覺一致性 ;

③ 經過鑲嵌的 DOM, 其鑲嵌線附近不應有明顯的灰度改變和明顯的鑲嵌痕跡 ;

④ 數字正射影像圖上的地物地貌應真實,無扭曲變形、噪聲、云影等缺陷 ;

⑤ 數字正射影像圖的整體外觀應整潔、美觀

⑥ 影像數據上的接邊差不產生整體性、明顯性的視覺差異



數字正射影像圖DOM在各行業的應用

DOM具有精度高、信息豐富、直觀真實等優點,可用作為背景控制信息,評價其他數據的精度、現實性和完整性;可從中聚合自然資源和社會發展信息,為防止災害和公共設施建設規劃等提供可靠依據;還可從中提取和派生新的信息,實現地圖的修測更新。

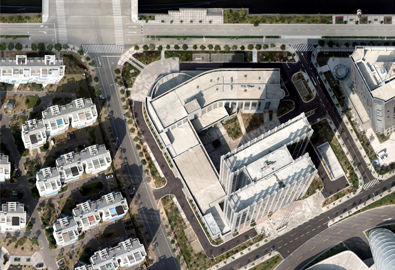

在城市測繪領域,DOM被廣泛應用于城市規劃設計、交通規劃設計、城市綠化覆蓋率調查、城市建成區發展調查、風景名勝區規劃、城市發展與生態環境調查與可持續發展研究等諸多方面,取得了顯著的社會與經濟效益。
