實景三維模型精細度分級

　　《基礎地理實體數據采集生產技術規程》(新型基礎測繪與實景三維中國建設技術文件-6)

　　建(構)筑物及場地設施采集要求：

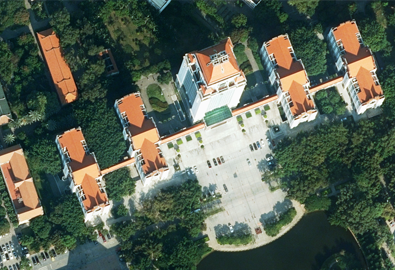

　　一級模型：

　　1.進退結構大于0.2m的均應進行建模表現。模型應反映建(構)筑物體長、寬、高等任意維度變化大于0.2m的細節(個別標志性古建(構)筑物應反映變化大于0.15m的細節)，如建(構)筑物的外觀轉角變化，陽臺、門窗的框架樣式，屋檐的造型。

　　2.模型結構利用Mesh三維模型和激光點云數據進行提取。建(構)筑物及附屬設施的二、三、四級模型也應遵循此項要求。

　　3.沿街具有標志性意義的建(構)筑物，因遮擋造成的結構、紋理不全的，需通過車載街景或人工方式予以補全。建(構)筑物及附屬設施的二、三、四級模型也應遵循此項要求。

　　4.模型真實反映建(構)筑物體的外觀細節，側面上的陽臺、窗、廣告牌及各類附屬設備都應清晰表現，且側面輪廓線應反映側面上的變化細節。

　　5.模型使用的紋理材料應與建(構)筑物外觀保持一致，反映實際的圖像、顏色、透明度等，區別出磚頭、木頭、玻璃等不同材質。紋理中不應含有建(構)筑物以外的物體，物體的內部及屋頂變化細節應清晰可辨。建(構)筑物及附屬設施的二、三、四級模型也應遵循此項要求。

　　6.模型的屋頂應反映屋頂結構形式、附屬設備等細節。建(構)筑物及附屬設施的二、三、四級模型也應遵循此項要求。

　　7.對于主體包含球面、弧面、折面或多種幾何形狀類型建(構)筑物，應表現建(構)筑物的主體幾何特征。建(構)筑物及附屬設施的二級模型也應遵循此項要求。

　　8.對于包含以上提到的多種類型建(構)筑物，可拆分成為不同類型的建(構)筑物再建模。建(構)筑物及附屬設施的二、三、四級模型也應遵循此項要求。

　　9.模型的基底與所處地形位置應處于同一水平面上，與地形起伏相吻合。建(構)筑物及附屬設施的二、三、四級模型也應遵循此項要求。

　　10.建筑底部與地面銜接處，可允許建筑立面有少許插入地面，但不超過0.5m。建(構)筑物及附屬設施的二、三、四級模型也應遵循此項要求。

　　二級模型：

　　1.進退結構大于0.5m的均應進行建模表現。模型應反映建(構)筑物體長、寬、高等任意維度變化大于0.5m的細節，如建(構)筑物的外觀轉角變化，陽臺、門窗的框架樣式，屋檐的造型。

　　2.其他要求見“一級模型”所述內容。

　　三級模型：

　　1.進退結構大于0.8m的均應進行建模表現。模型應反映建(構)筑物體長、寬、高等任意維度變化大于0.8m的細節，如建(構)筑物的外觀轉角變化，陽臺、門窗的框架樣式，屋檐的造型。

　　2.其他要求見“一級模型”所述內容。

　　四級模型：

　　1.進退結構大于1.2m的均應進行建模表現。模型應反映建(構)筑物體長、寬、高等任意維度變化大于1.2m的細節，如建(構)筑物的外觀轉角變化，陽臺、門窗的框架樣式，屋檐的造型。

　　2.其他要求見“一級模型”所述內容。

        附錄

　　《城市三維建模技術規范》(CJJ/T 157-2010)

　　建筑模型的細節層次LOD(level of detail)：

　　LOD1: 體塊模型

　　LOD2: 基礎模型

　　LOD3: 標準模型

　　LOD4: 精細模型

　　《三維地理信息模型數據產品規范》(CH/T 9015-2012)

　　建筑要素模型的精細度：

　?、窦?jí)： 屋檐>0.5m細節建模表現

　?、蚣?jí)： 屋檐>1.0m細節建模表現

　?、蠹?jí)： 屋檐主體建模表現

　?、艏?jí)： 屋檐不表現

　　《三維地理信息模型生產規范》(CH/T 9016-2012)

　　建模區域級別：

　　Ⅰ級區： 地標性中心區、中心商務區。

　?、蚣?jí)區： 中心區域、高檔住宅區。

　　Ⅲ級區： 普通住宅區。

　　Ⅳ級區： 郊區、農村地區。

　　建筑要素模型的精細度：

　?、窦?jí)： 立面突出物>0.2m-0.5m細節建模表現

　　Ⅱ級： 立面突出物>0.5m細節建模表現

　?、蠹?jí)： 立面突出物>1.0m細節建模表現

　　Ⅳ級： 建筑物屋頂結構簡化表示

　?、跫?jí)： 建筑物屋頂結構主體建模表示

　?、黾?jí)： 自動建模
