單體化問題的由來以及采集技術流程

　　單體化問題的由來，我們先來說說什么是“單體化”?！皢误w化”其實指的就是每一個我們想要單獨管理的對象，是一個個單獨的、可以被選中的實體(Entity);即用鼠標點擊時可以顯示為不同顏色(稱為“高亮”)顯示，可以附加屬性，可以被查詢統計等等。只有具備了“單體化”的能力，數據才可以被管理，而不僅僅是被用來查看。對于人工建模而言，單體化是一個不言而喻的事情。即在人工建模的過程中，自然會把需要單獨管理的對象(如建筑、路燈、樹木等)制作為單獨的模型，也是和其它對象分離開的。(當然也有一些時候?yàn)榱似渌矫娴囊恍┛紤]，人工建模時故意把幾棟樓作為一個對象來制作)

　　一、傾斜攝影三維模型單體化方法

　　目前傾斜攝影單體化建模方法主要包括一下三類：

　　1.1矢量切割單體化

　　切割單體化是將對象物的三角面進行分割，實現了一定意義上的模型單體化操作，后期也能對單體化模型進行管理和應用。

　　但是用這種編輯模型產生的數據量較大，會對LOD產生破壞，數據也只能單獨導入。這種切割方法所出的單體化模型的效果較差，邊緣底部會有明顯的鋸齒和不規則形狀，在后期的管理應用方面稍顯欠缺。

　　1.2矢量疊加單體化

　　此類方法主要是對超圖SuperMap等典型性GIS軟件的應用。進行三維渲染時，在傾斜攝影模型中將對應矢量面進行動態疊加，該矢量面在垂直地表的方向?qū)Π鼑械纳?，并不?huì)超過特定的閾值范圍。

　　結合對范圍內的三角網的判斷，通過半透明顏色與三角網的貼合，使模型從視覺上的完整展現得以實現，并且能夠?qū)崿F(xiàn)對單個操作的管理。

　　但是這種方法對單體的分離并不是真正意義上的，其表面雖然能夠達到單體的效果，然而從事實上來說僅僅是對對象輪廓的矢量面進行了調用，從真正意義的角度上來說，單體化的目標并不是單體，而是為了實現分離。

　　1.3模型重建單體化

　　模型重建單體化是指以傾斜攝影測量數據為基礎數據源，通過模型重構在原始場景上實現分離效果，從而實現模型的單體化。模型貼圖是從圖像中自動收集的，使用映射完成模型貼圖。

　　這個方法相比矢量疊加單體化來說，對人力有著更大的需求，側重于對產品的提供，而并不適用于GIS。

　　二、傾斜攝影三維模型單體化流程

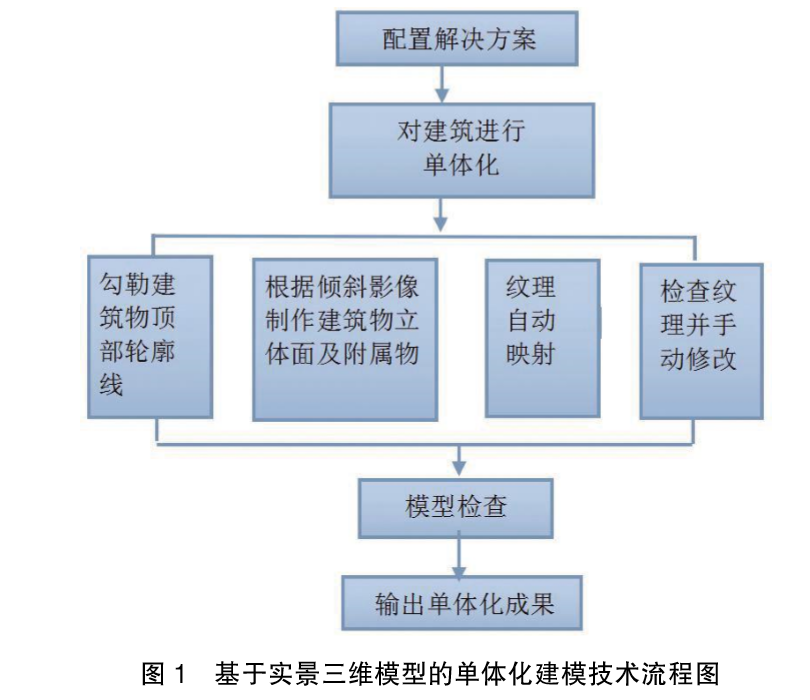

　　不同的單體化方式有不同的流程，本次主要介紹模型重建單體化這種方式，并以DP-modeler為例。

　　如上文所說，模型重建單體化是以連續傾斜攝影測量數據為基礎數據源，通過在原有實景三維模型的基礎上對模型進行重建，從而實現不同對象的模型單體化。

　　2.1通過擠出操作，轉換成立體模型

　　對某個建筑物進行單體化時，我們應選擇多邊形繪制工具，在頂視圖視角下對影像提取建筑頂部輪廓線。

　　根據傾斜影像判斷建筑物高度，設定基準面，將平面模型通過擠出操作，轉化成立體模型。

　　通過擠出柱體將其擠出到指定高度，再用內偏移及外擴、切割等操作來創建建筑物立體面以及房屋附屬結構，例如屋檐、女兒墻、單元門門洞等。

　　2.2一鍵貼圖

　　對建好的單體化模型進行一鍵貼圖，利用傾斜影像可以采集到建筑物不同層面的紋理特征，可以從相機影像中自動采集模型圖，然后可以通過一鍵完成來進行單體化模型的貼圖。

　　對于個別不合適的面，可以通過選擇最佳影像進行手動貼圖，以達到三維模型所需要的最佳效果。自動映射與手動貼圖所得到的模型貼圖，不免有些瑕疵，我們可以通過調用PS進行紋理修改，修改后保存的貼圖可以在在 DP-modeler 下直接進行替換，無需查找貼圖。

　　三、建筑物輪廓線采集技術標準

　　3.1輪廓線采集技術要求

　　建筑物輪廓線采集是后續制作建筑物三維模型的基礎，采集輪廓線時按照如下規則進行矢量采集。

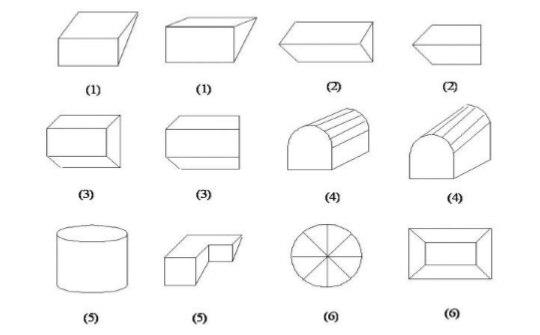

　　對于平頂建筑物，沿建筑物邊沿采集;

　　對于人字形房頂，按兩次采集，先采集建筑物的邊緣線，使其直角化，再采集建筑物頂部屋脊線，將其拉升至實際高度，鉤出斜面;

　　對于復雜結構，需要先后采集同一高度閉合的外輪廓線、各屋脊線、屋頂凸出結構的輪廓線，對于圓或是弧，用五、六個點連起來表示。

　　3.2數據采集指標

　　(1)郊區：房上房，高>2.5米，面積>5平方米;基本房，高>2.5米，面積>5平方米。城區：房上房，高>2.5米，面積>2平方米;基本房，高>2.5末，面積>2平方米。

　　(2)在保持原有房屋外觀的情況下，高度差小于0.5米的以及水平方向拐折小于0.5米的房子視情況可以適當綜合。

　　(3)房上房必須抬到基本房上，該接邊的房子必須接邊，兩者之間不能出現空隙。

　　(4)房屋構造線必須均勻有序，不能雜亂無章。

　　(5)高檔住宅，沿街道兩邊的商場，企事業單位，機關學校醫院等建筑，凡女兒墻大于0.5米且寬度大于0.5米的要單獨表現;高檔住宅，沿接到兩邊的商場，企事業單位，機關學校醫院以及工礦等建筑，凡女兒墻高度大于1.5米(除廣告牌)女兒墻需要單獨表現，女兒墻表現時都需要以房上房的形式表現。

　　3.3各等級模型采集要求

　　(1)政府建筑、商業建筑、公共建筑大于0.5米的凹凸部分需采集。

　　(2)沿街建筑大于0.8米的凹凸部分需采集。

　　(3)建筑的屋檐、裝飾墻等結構大于0.8米以上需按照實際的尺寸、形狀采集，細節可以使用貼圖表現。

　　(4)突出門廳、進出口大門需要采集。

　　(5)建筑頂部結構需要按照實際情況采集，不能出現比例、結構形狀與實際不符的情況。

　　(6)建筑的女兒墻需要按照實際高度、寬度采集，居民自建房屋除外。

　　(7)沿街建筑如有面積較小，面數較多的情況，如百葉窗、欄桿等，可做成塊狀，直接貼影像。

　　(8)建筑重要面的裝飾柱(墻線)凹凸在一米以上需要采集。

　　(9)房屋墩、柱：直徑大于1米，且高度大于1.5米需要采集。

　　(10)圍墻需要采集。

　　(11)屋頂裝飾物：投影面大于4平方米，或者最長的一邊大于2米的幾何造型必須采集。

　　四、傾斜攝影模型單體化應用

　　傾斜攝影模型只有進行單體化后才能成為真正意義上的GIS數據，具備圖查屬性、屬性查圖、緩沖區查詢、制作專題圖等功能，并在三維空間分析方面實現通視分析，(動態)可視域分析，天際線、剖面線分析，三維體渲染等操作，為智慧城市、規劃、國土、測繪、軍事、災害應急、農林業、旅游、文物保護等行業提供可操作的三維數據來源，以及系統、完整的解決方案與服務。

　　基于傾斜攝影的三維建模因其高效率、高精度、高真實感、低生產成本的優勢，已成為大規模城市三維重建的重要手段。根據不同生產需求、應用領域選擇合適的單體化方式，將精細化三維實景模型與GIS分析無縫整合，在智慧城市建設中具有很強的應用價值。
