如何糾正航攝像片？

航攝像片糾正一般分為以下三種方法：

一、航攝像片光學機械法（傳統法）

航攝像片光學機械法至少采用4個野外控制點用糾正儀進行投影變換，只能糾正像片傾斜誤差，不能糾正投影差。

二、航攝像片光學微分法

航攝像片光學微分法是正射投影法，在專門的正射投影儀上以線元素作為微分單元進行。

三、航攝像片數字微分法

航攝像片數字微分法根據已知像片的內定向參數和外方位元素以及DEM，建立數學模型，利用計算機對每個像元進行微分糾正。

其中，航攝像片數字微分法分為正解法（直接法）和反解法（間接法），一般用反解法。

1 .航攝像片反解法

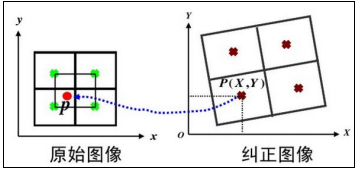

（1）航攝像片反解法由糾正后的影像數據求原始像點坐標；

（2）計算地面點坐標；

（3）計算像點坐標：用共線方程（反解公式）求得像點坐標，并根據DEM內插高程數據；

（4）求像元行列號：根據像點坐標和內定向元素求得像元行列號；

（5）灰度內插并賦值：用灰度內插來糾正像元中心位置，賦值灰度值。

2 .航攝像片正解法

航攝像片正解法由原始影像數據求糾正后的像點坐標。

（1）內方位元素：攝影中心和像片之間的關系，包括 3 個參數，即主距和像主點在框標坐標系中的坐標 x0，y0，一般通過航攝儀的鑒定得到；

（2）外方位元素：攝影光束在攝影瞬間的空間位置和姿態，包含6個參數：

①3個線元素：曝光瞬間攝影中心在所選定的地面空間坐標系中的值X，Y，Z；

②3個角元素：曝光瞬間像片在所選定的地面空 間坐標系中的姿態，航向傾角、旁向傾角、像片傾角；

③解算方法：外方位元素可以經地面控制點平差和POS系統測量得到；

④同名像點的坐標差：其橫坐標差稱為左右視差（X），縱坐標差稱為上下視差（Y）。
