飛燕遙感丨助力實景三維中國建設

一、概述

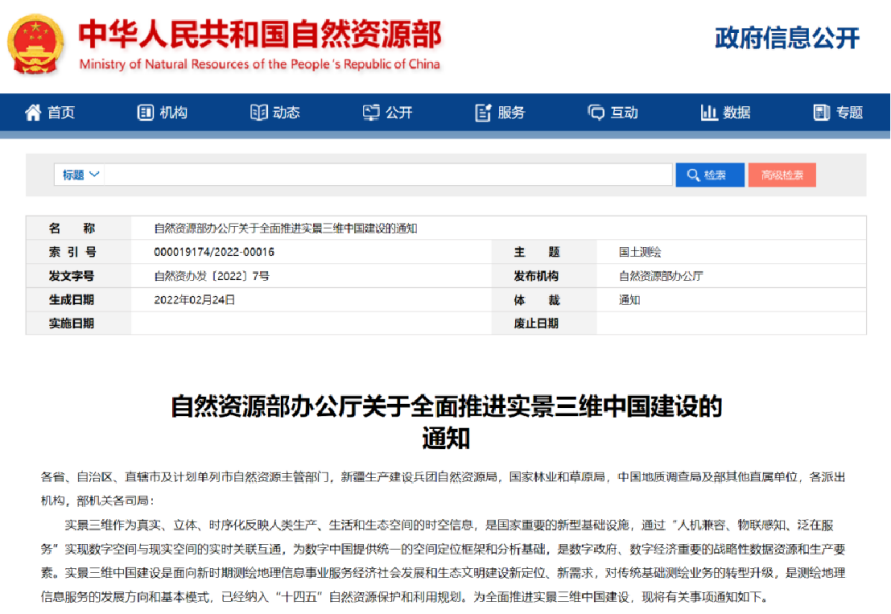

2022年2月24日，自然資源部辦公廳印發了《關于全面推進實景三維中國建設的通知》?！锻ㄖ分赋觯?a href='http://www.kzipr.cn/article/1129.html' target='_blank' title='實景三維'>實景三維作為真實、立體、時序化反映人類生產、生活和生態空間的時空信息，是國家重要的新型基礎設施，是數字政府、數字經濟重要的戰略性數據資源和生產要素。實景三維中國建設是面向新時期測繪地理信息事業服務經濟社會發展和生態文明建設新定位、新需求，對傳統基礎測繪業務的轉型升級，是測繪地理信息服務的發展方向和基本模式，已經納入“十四五”自然資源保護和利用規劃。

《通知》中明確了全面推進實景三維中國建設的目標、任務和要求。

飛燕遙感圍繞實景三維的數據獲取、處理及應用等方面展開重點研究和深入實踐，形成了業務流程全覆蓋的服務體系。

二、實景三維數據采集

深耕測繪地理信息領域二十年，飛燕遙感具備“天空地一體化”實景三維數據采集設備和能力，通過衛星遙感、航空遙感、傾斜航攝、激光航攝、無人機、地面調查等多種方式，支持根據采集對象的實際情況，選用不同的實景三維采集方式和設備，實現實景三維數據的全空間一體化建設。

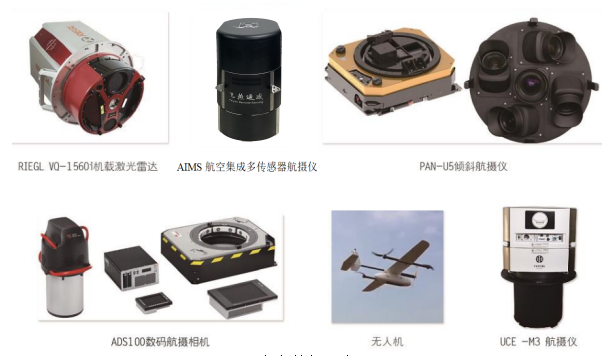

自有航攝設備

三、實景三維數據處理

關于實景三維數據處理，飛燕遙感通過“天空地”一體化數據采集體系，獲取高精度影像、傾斜影像、激光點云等多源實景三維數據。整合處理多源實景三維數據，生產高精度4D產品，構建傾斜三維模型及BIM模型等。

根據《實景三維中國建設技術大綱（2021版）》對實景三維建設的規定，基于高精度DEM、DOM、TDOM等數據，構建多時相地形級實景三維；基于多比例尺DLG、傾斜三維模型、激光點云等數據，構建城市級實景三維；基于BIM模型等數據，按需構建部件級精細實景三維。

實景三維建設思路

關于實景三維模型構建，飛燕遙感在多年實踐經驗基礎上，探索出了多種建模方法。

1、數字高程模型（DEM）疊加數字正射影像圖（DOM）建模

收集已有DEM和DOM成果，將DOM作為地面紋理疊加到DEM上，進行場景編譯后發布使用。其中，DOM地面分辨率不宜低于0.2米，DEM格網尺寸不宜低于2米。

2、基于高重疊度正射航空攝影數據進行傾斜三維自動化建模

采用正射航空攝影方式進行地面影像獲取，然后使用傾斜三維自動化建模軟件進行數據處理，形成實景三維場景。其中，影像地面分辨率不宜低于0.2米，航向重疊度不宜低于70%，旁向重疊度不宜低于50%。

3、基于傾斜航空攝影數據進行傾斜三維自動化建模

利用多鏡頭（一般是五鏡頭）傾斜航攝儀，獲取前、后、左、右、垂直五個視角的地物照片，然后使用傾斜三維自動化建模軟件進行數據處理，形成實景三維場景。其中，垂直影像地面分辨率不宜低于0.2米。

激光點云+傾斜影像-實景三維建模

四、實景三維數據應用

實景三維數據作為新型基礎測繪的標準化產品，其應用和服務是發揮數據價值的重要方式。

飛燕遙感依托自身多年數據采集經驗以及GIS研發優勢，構建了飛燕地理信息云平臺，并基于云平臺，為三維國土信息化、三維智慧水利、三維智慧園區、三維數字景區、三維警用地理信息、智慧農保等領域，提供基礎性平臺支撐。

1、智慧城市地理信息時空云平臺

依托遙感影像、激光點云、實景三維模型等基礎地理信息數據，并融合基礎時空、公共專題、物聯網實時感知和互聯網在線抓取等數據，構建地理信息云平臺，為各行各業的多種智慧化應用提供基礎性平臺支撐。

地理信息云平臺

2、三維國土信息化

基于實景三維模型，研發三維國土信息化系統，提供實景三維模型Web端展示、二三維一體化展示、三維場景自動化瀏覽、三維場景渲染、空間量算、空間分析等三維基礎能力，并通過掛接相關國土和地籍?dāng)?shù)據，實現國土信息一張圖管理，以及三維宗地、三維樓幢、三維戶室的多層級精細化地籍管理功能。

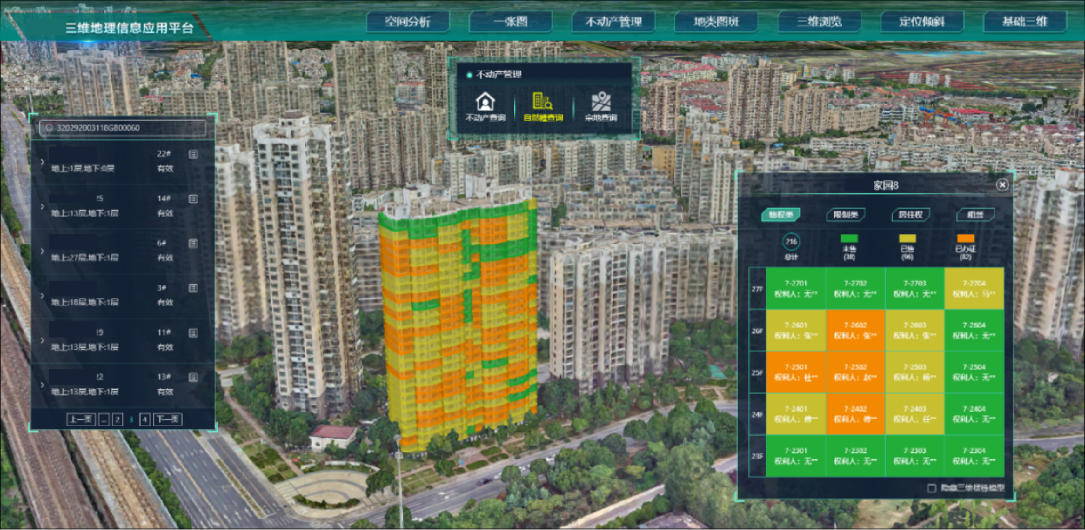

三維國土信息化系統

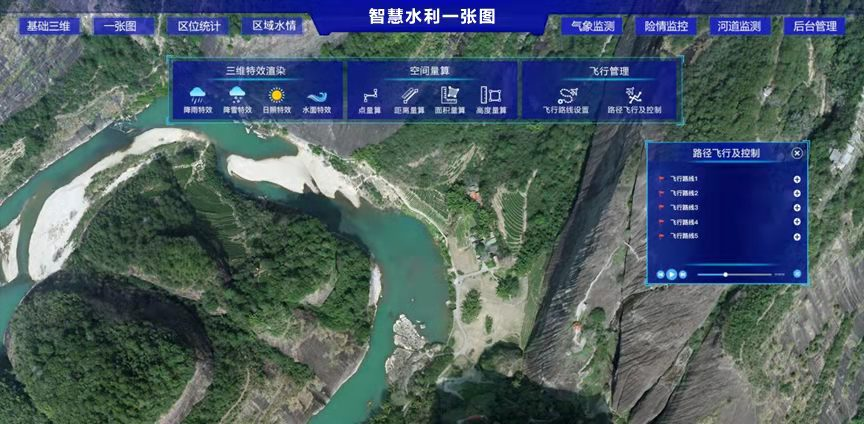

3、三維智慧水利

基于二三維基礎地理信息數據和水利普查等數據，整合水電站、排污口、監測斷面、水文站、涉河建筑、水利工程等數據，構建三維智慧水利系統，通過接入各類涉水的監測信息進行疊加分析，實現區域水情監測、險情監控、淹沒分析、氣象分析、水質監測及河長制管理等功能。

三維智慧水利

4、三維智慧園區

基于園區實景三維模型及相關業務數據，構建三維智慧園區系統，實現二維精確定位、三維直觀展示、數字化、互動化、可視化、集成化的智慧園區體系，滿足招商引資、規劃發展、運營管理等各階段輔助決策需求。

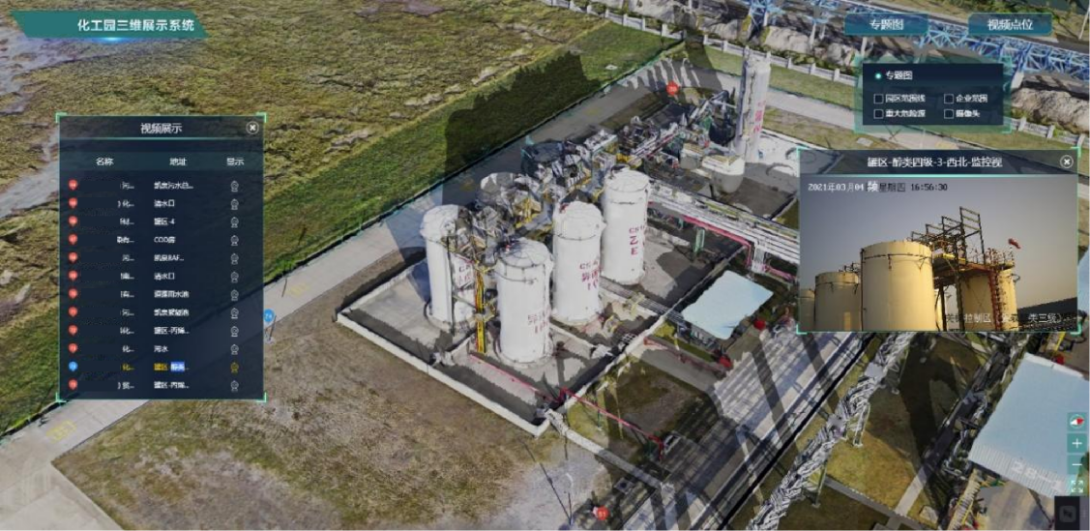

三維智慧園區展示系統

5、三維數字景區

基于景區實景三維模型和二維地圖，打造三維數字景區系統，集景區基礎三維展示與管理、推廣與宣傳、資源管理、服務管理和景區救援等功能于一體，為景區精細化管理、導游導覽和應急管理等應用提供可視化支撐。

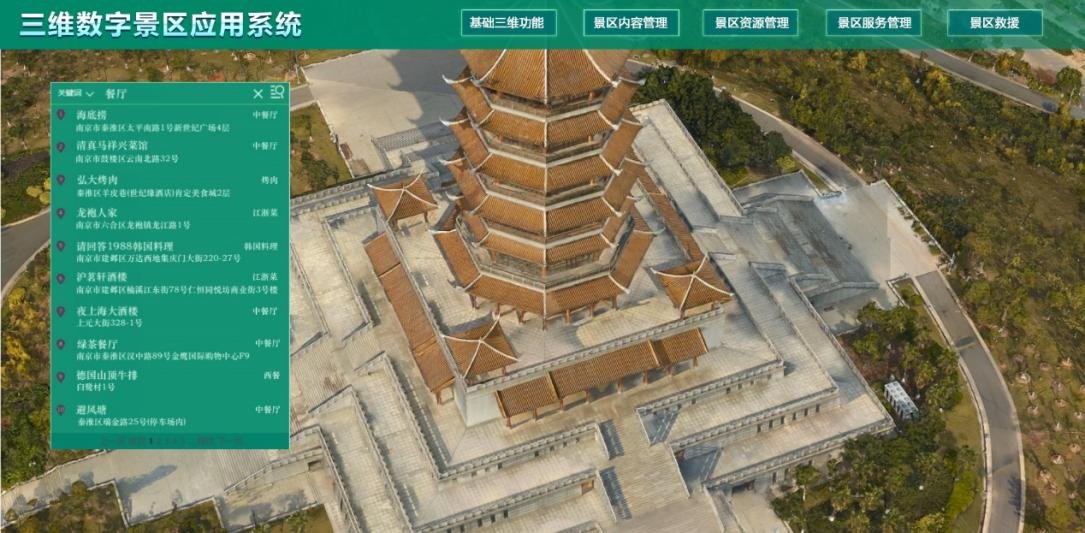

三維數字景區系統

6、三維警用地理信息

整合基礎二三維地理信息數據，圍繞公安“一標六實”數據的展現和管理，構建三維警用地理信息系統，實現PC端及移動端的數據聯動、警情警力監控等應用功能。

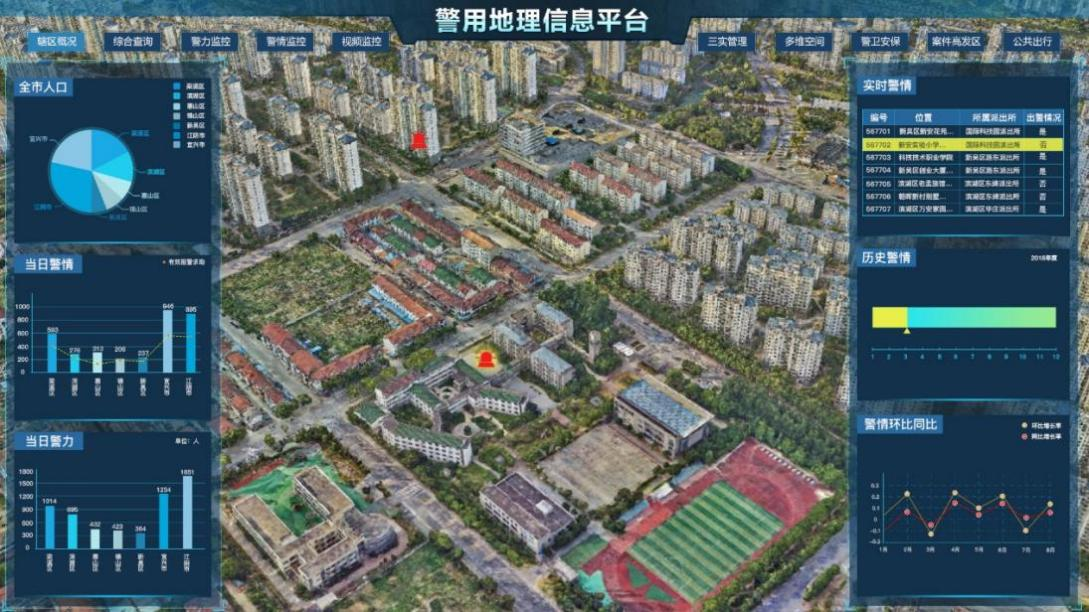

三維警用地理信息系統

7、智慧農保

基于三維地理信息數據、生態環保業務數據，構建智慧農保系統，采用云大物移技術，為農業保險業務提供全鏈應用，實現災害評估、勘查定損、風險預測，為保險公司降本增效、科學管理提供支撐。

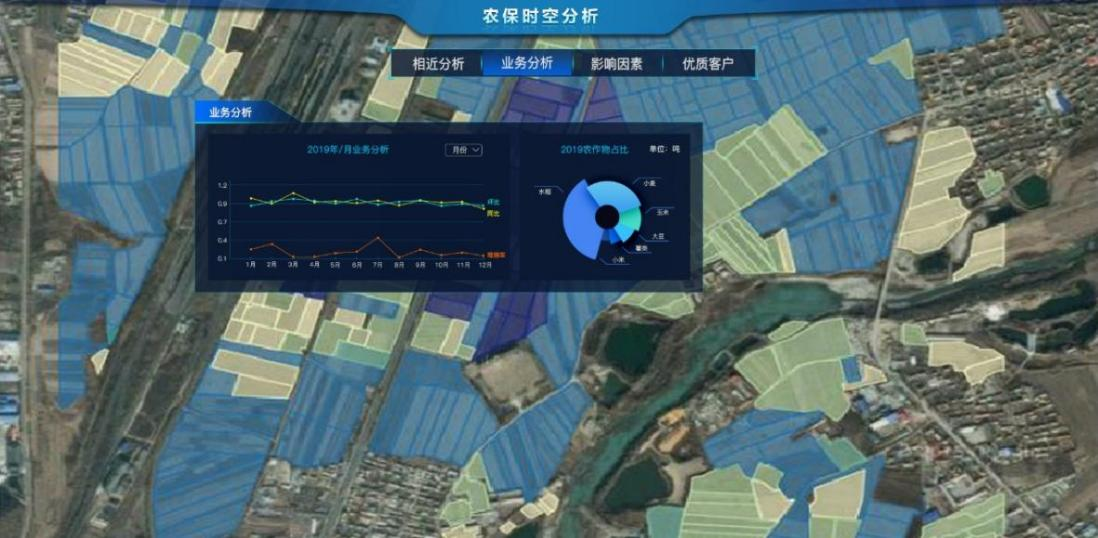

智慧農保系統
